ਫਾਈਬਰ ਲੇਜ਼ਰ ਮੈਟਲ ਕੱਟਣ ਵਾਲੀ ਮਸ਼ੀਨ 500 ਡਬਲਯੂ 800 ਡਬਲਯੂ

ਫਾਈਬਰ ਲੇਜ਼ਰ ਮੈਟਲ ਕੱਟਣ ਵਾਲੀ ਮਸ਼ੀਨ 500 ਡਬਲਯੂ 800 ਡਬਲਯੂ

ਉਤਪਾਦ ਵੇਰਵਾ


ਪ੍ਰਮਾਣੀਕਰਣ: ਸੀਈ, ਐਫ ਡੀ ਏ, ਆਈਓਐਸ 900
ਭੁਗਤਾਨ ਅਤੇ ਸ਼ਿਪਿੰਗ ਸ਼ਰਤਾਂ:
ਘੱਟੋ ਘੱਟ ਆਰਡਰ ਦੀ ਮਾਤਰਾ: 1 ਸੈੱਟ
ਮੁੱਲ: ਡਾਲਰ
ਪੈਕੇਜਿੰਗ ਵੇਰਵੇ: ਸਟੈਂਡਰਡ ਲੱਕੜ ਦੀ ਪੈਕਿੰਗ
ਸਪੁਰਦਗੀ ਦਾ ਸਮਾਂ: 30-45 ਦਿਨ
ਭੁਗਤਾਨ ਦੀਆਂ ਸ਼ਰਤਾਂ: ਟੀ / ਟੀ, ਵੈਸਟਰਨ ਯੂਨੀਅਨ, ਮਨੀਗ੍ਰਾਮ, ਐਲ / ਸੀ, ਡੀ / ਪੀ
ਸਪਲਾਈ ਯੋਗਤਾ: ਪ੍ਰਤੀ ਮਹੀਨਾ 100 ਸੈੱਟ

ਉਤਪਾਦ ਦਾ ਵੇਰਵਾ


ਮਾਡਲ:RL-P5050-500ਲੇਜ਼ਰ ਪਾਵਰ:500 ਡਬਲਯੂ
ਲੇਜ਼ਰ ਸਰੋਤ:ਮੈਕਸ / ਰੇਅਕਸ / ਆਈਪੀਜੀਵੱਧ ਤੋਂ ਵੱਧ ਪ੍ਰੋਸੈਸਿੰਗ ਆਕਾਰ:500*500mm// 600*600mm
ਵੱਧ ਤੋਂ ਵੱਧ ਓਪਰੇਟਿੰਗ ਸਪੀਡ:800mm / sਕੰਟਰੋਲ ਸਿਸਟਮ:ਸਾਈਪਕੱਟ
ਪਦਾਰਥ ਕੱਟਣ ਦੀ ਮੋਟਾਈ:0.2-30mmਬਿਜਲੀ ਬਿਜਲੀ ਸਪਲਾਈ:AC380V 50Hz / 5KW
ਸਥਿਤੀ ਦੀ ਸ਼ੁੱਧਤਾ:. 0.05mm / 500mmਐਚਐਸ ਕੋਡ:8456110090
ਟ੍ਰਾਂਸਪੋਰਟ ਪੈਕੇਜ:ਲੱਕੜ ਦਾ ਡੱਬਾਭਾਰ:1100 ਕੇ.ਜੀ.
ਸਥਿਤੀ ਦੀ ਸ਼ੁੱਧਤਾ ਨੂੰ ਦੁਹਰਾਓ:. 0.05mm / 500mmਲੇਜ਼ਰ ਦੀ ਕਿਸਮ:ਫਾਈਬਰ ਲੇਜ਼ਰ

ਐਪਲੀਕੇਸ਼ਨ ਸਮੱਗਰੀ


ਫਾਈਬਰ ਲੇਜ਼ਰ ਕੱਟਣ ਦਾ ਉਪਕਰਣ ਸਟੇਨਲੈਸ ਸਟੀਲ ਸ਼ੀਟ, ਮਾਈਲਡ ਸਟੀਲ ਪਲੇਟ, ਕਾਰਬਨ ਸਟੀਲ ਸ਼ੀਟ, ਐਲੋਏਲ ਸਟੀਲ ਪਲੇਟ, ਸਪਰਿੰਗ ਸਟੀਲ ਸ਼ੀਟ, ਆਇਰਨ ਪਲੇਟ, ਗੈਲਵੈਨਾਈਜ਼ਡ ਆਇਰਨ, ਗੈਲਵੈਨਾਈਜ਼ ਸ਼ੀਟ, ਅਲਮੀਨੀਅਮ ਪਲੇਟ, ਕਾਪਰ ਸ਼ੀਟ, ਪਿੱਤਲ ਦੀ ਸ਼ੀਟ, ਕਾਂਸੀ ਪਲੇਟ ਦੇ ਨਾਲ ਧਾਤ ਦੇ ਕੱਟਣ ਲਈ isੁਕਵਾਂ ਹੈ. , ਗੋਲਡ ਪਲੇਟ, ਸਿਲਵਰ ਪਲੇਟ, ਟਾਈਟਨੀਅਮ ਪਲੇਟ, ਮੈਟਲ ਸ਼ੀਟ, ਮੈਟਲ ਪਲੇਟ, ਟਿesਬਜ਼ ਅਤੇ ਪਾਈਪਾਂ, ਆਦਿ.

Machine parameters for laser generator


ਆਈਟਮਪੈਰਾਮੀਟਰ
ਲੇਜ਼ਰ ਦੀ ਕਿਸਮਫਾਈਬਰ ਲੇਜ਼ਰ
ਤਾਕਤ500W/1000W/1500W/2000W/3000W/4000W/6000W
ਵੇਵ ਦੀ ਲੰਬਾਈ1070-1080nm
ਇਲੈਕਟ੍ਰੋ-ਆਪਟੀਕਲ ਤਬਦੀਲੀ ਕੁਸ਼ਲਤਾ25-30%
XYZ ਰੂਟ3025mm / 1525mm / 100mm
ਪਦਾਰਥ ਕੱਟਣ ਦੀ ਮੋਟਾਈ0.2-8mm
ਸੀਮ ਦੀ ਚੌੜਾਈ ਕੱਟਣਾ0.1-0.2mm
ਸਥਿਤੀ ਦੀ ਸ਼ੁੱਧਤਾ ਨੂੰ ਦੁਹਰਾਓ. 0.05mm / 500mm
ਸਥਿਤੀ ਦੀ ਸ਼ੁੱਧਤਾ. 0.05mm / 500mm
ਮੈਕਸ.ਮੂਵਿੰਗ ਸਪੀਡ60000mm / ਮਿੰਟ
ਅਧਿਕਤਮ.ਕੈਸੀਲੇਸ਼ਨ ਗਤੀ25 ਮਿੰਟ / ਮਿੰਟ
ਵੱਧ ਤੋਂ ਵੱਧ ਭਾਰ500 ਕਿਲੋਗ੍ਰਾਮ
ਮਸ਼ੀਨ ਦਾ ਭਾਰ2300 ਕਿਲੋਗ੍ਰਾਮ
ਲੋੜੀਂਦੀ ਸ਼ਕਤੀ220V 50Hz / 60Hz
ਮਸ਼ੀਨ ਦਾ ਆਕਾਰ (L * W * H)4500mm * 2450mm * 1700mm

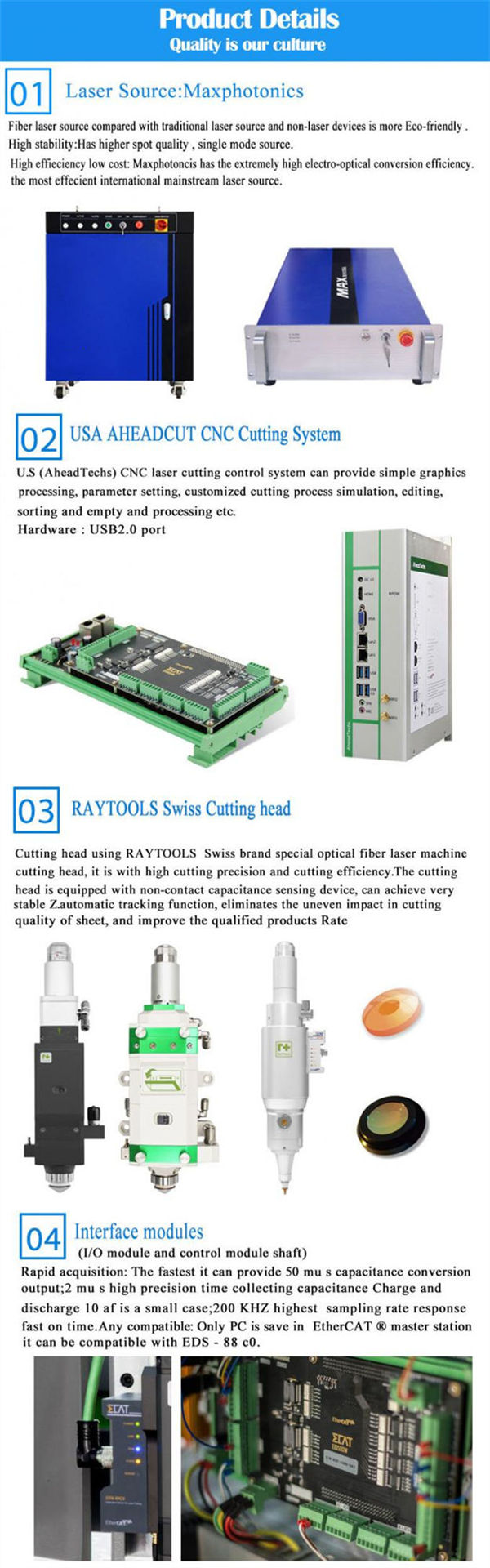

Configuration of Fiber Laser Cutter


ਵੇਰਵਾQtyOriginalਬ੍ਰਾਂਡ
1Fiber laser source (500W/800W)1SETਚੀਨਮੈਕਸ
2ਸਿਰ ਦਾ ਸਿਰ ਕੱਟਣ ਵਾਲਾ1PCSwitzerlandਰੇਤੂਲ
3ਮਸ਼ੀਨ ਦਾ ਬਿਸਤਰਾ ਅਤੇ ਉਪਕਰਣ1SETਚੀਨ
4Electric control1SETਓਮਰੋਨ, ਸਨਾਈਡਰ
5Gas circuit control1SETਜਪਾਨਐਸ.ਐਮ.ਸੀ.
6ਸਹੀ ਰੈਕEach 3SETSਚੀਨ
7ਸਟੀਕ ਲਕੀਰ ਗਾਈਡ ਰੇਲEach 3SETSਤਾਈਵਾਨਪੀ.ਐੱਮ.ਆਈ.
8Planetary Gear3SETਚੀਨ
9ਮਸ਼ੀਨ ਬੈੱਡ ਦਾ ਉਪਕਰਣ1SETਚੀਨ
10ਡਿਜੀਟਲ ਕੱਟਣ ਦੀ ਪ੍ਰਣਾਲੀ1SETਯੂਐਸਏਅਹੈਡਕੱਟ
11Industrial control computer1SETਚੀਨਅਹੈਡਕੱਟ
12Communication servo and driver4SETSਚੀਨ
13Cooling Unit1SETਚੀਨ
14ਰਹਿੰਦ-ਖੂੰਹਦ ਨੂੰ ਦੁਬਾਰਾ ਸਾਧਨ ਬਣਾਉਣ ਦੇ ਉਪਕਰਣ1SETਚੀਨ

Equipment Work and Environmental Requirements


Requirement




1

Power supply: regulated stable power supply: (recommended)

(1)rated output voltage: 220 v

(2) voltage frequency: 50 hz

(3) the stability of the two phase voltage + 5%

(4) the output voltage adjustment rate: < 2%



2

Cutting with auxiliary gas:

Clean, dry compressed air and high purity oxygen (O2) and nitrogen (N2) ,purity no less than 99.9% purity



3

Cutting material

Sheet material is even, smooth;Clean the surface



4

The compressed air supply device

(1) the rated pressure: 14 bar

(2)Capacityt: 1 m3

ਥਿoryਰੀ ਕਟਿੰਗ ਪੈਰਾਮੀਟਰ


ਪਾਵਰ (ਡਬਲਯੂ)ਪਦਾਰਥਮੋਟਾਈ (ਮਿਲੀਮੀਟਰ)ਕੱਟਣ ਦੀ ਗਤੀ (ਮਿੰਟ / ਮਿੰਟ)ਗੈਸ
800ਸਟੇਨਲੇਸ ਸਟੀਲ18-9ਐਨ 2
25-6ਐਨ 2
31.8-2ਐਨ 2
41.2-1.3ਐਨ 2
800ਕਾਰਬਨ ਸਟੀਲ18-10ਓ 2
24-5ਓ 2
32.8-3ਓ 2
41.4-1.8ਓ 2
51.2-1.5ਓ 2
60.9-1.1ਓ 2
80.6-0.7ਓ 2
ਪਾਵਰ (ਡਬਲਯੂ)ਪਦਾਰਥਮੋਟਾਈ (ਮਿਲੀਮੀਟਰ)ਕੱਟਣ ਦੀ ਗਤੀ (ਮਿੰਟ / ਮਿੰਟ)ਗੈਸ
500ਸਟੇਨਲੇਸ ਸਟੀਲ16-8ਐਨ 2
22-2.2ਐਨ 2
30.6-0.8ਐਨ 2
500ਕਾਰਬਨ ਸਟੀਲ17-8ਓ 2
23.5-4ਓ 2
32.8-3.2ਓ 2
41.3-1.5ਓ 2
50.9-1.1ਓ 2
60.6-0.7ਓ 2
